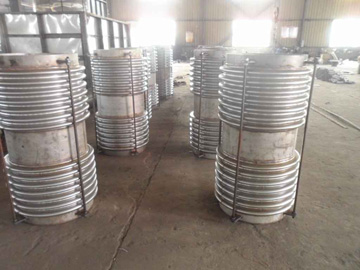

复式轴向波纹补偿器由两段波纹管、中间连接管、两端连接管、长拉杆等结构件组成。这种补偿器只能吸收轴向位移，不能吸收其他位移。复式轴向波纹补偿器的长拉杆不是受力构件，不能承受不锈钢波纹管的内压推力。因此，支吊架的设计应合理。该补偿器的长拉杆主要用于防止波纹管弯曲。本发明结构简单，补偿量大，一般用于疲劳次数少，补偿量大的管道中。

复式轴向波纹补偿器的结构特点：
       复式轴向波纹补偿器由两段波纹管、中间连接管、两端连接管、长拉杆等结构件组成。这种补偿器只能吸收轴向位移，不能吸收其他位移。复式轴向波纹补偿器的长拉杆不是受力构件，不能承受不锈钢波纹管的内压推力。因此，支吊架的设计应合理。该补偿器的长拉杆主要用于防止波纹管弯曲。由于复式轴向波纹补偿器能吸收较大的轴向位移，波数较多，更容易失稳，而长拉杆对防止失稳起着导向作用。

复式轴向波纹补偿器安装注意事项：
       1.如果复合轴向波纹补偿器内有导流装置，导流方向必须与管道介质的流向一致(补偿器上要标注导流方向)；
       2.复合拉杆轴向波纹补偿器安装完成后，环板两侧的螺母必须拧到极限
