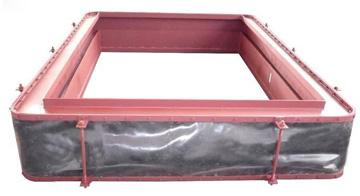

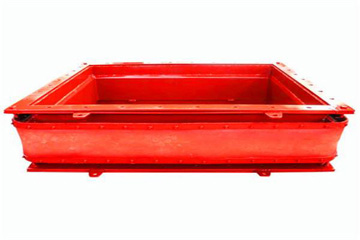

矩形非金属补偿器
发表时间：2022-06-06 阅读次数：305 【返回列表】
矩形非金属补偿器的基本结构：
1 、蒙皮：蒙皮是非金属补偿器的主要伸缩体，是由性能优良的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃丝绵等多层复合而成，是一种高强密封复合材料。其作用是吸收膨胀量，防止漏气和雨水的渗漏。
2 、不锈钢丝网：不锈钢丝网是非金属补偿器的内衬，阻止流通介质中杂物进入补偿器和阻止补偿器中绝热材料的向外散失。
3、 保温棉：保温棉是兼顾非金属补偿器的保温和气密性的双重作用，它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成，其长度和宽度与外层的蒙皮一致，具有良好的延伸性和抗拉强度。
4、 隔热填料层：隔热填料层是非金属补偿器绝热的主要保证，它是由多层陶瓷纤维等耐高温材料组成，其厚度可根据流通介质温度及耐高温材料的导热系数等通过传热计算确定。
5 、机架：机架是非金属补偿器的轮廓支架，保证足够的强度和刚度，机架的材料应与介质温度相适应，一般在400。C以下用Q235-A 600，C以上用不锈钢或耐热钢制成。机架一般与所连接的烟风道相匹配的法兰面。
6 、挡板：挡板是起导流和保护隔热层的作用。材质应与介质温度相一致。材料应是抗腐蚀和耐磨的。挡板还应不影响补偿器的位移.
非金属补偿器，矩形非金属补偿器：是由柔性补偿件、法兰或者接管、保温隔热材料及螺栓拉杆等构成，可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。特性是无反推力，主体材料为玻璃纤维织物及其涂覆制品，无力的传递。使用非金属补偿器可简化设计，避免使用大的支架，节省大量的材料和劳动力。继而起到消声减震（纤维织物和保温棉本身具有吸声减震的作用，能有效地减少锅炉、风机等系统的噪声和震动）的作用。同时具备优良的耐高温、耐腐蚀和密封性能，采用有机硅、氟等高分子材料涂覆处理，具有优良的耐高温、耐腐蚀和密封性能。安装维修方便。
非金属补偿器（非金属膨胀节）性能特点：
• 非金属补偿器主要由柔性补偿件（非金属材料）、两端连接件（法兰或端管）、调整件（螺纹拉杆）及保温隔热材料组成。主要用于输送粉尘、气体、烟气、煤气及其它气体的管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。
• 补偿热膨胀： 非金属补偿器（非金属膨胀节）可以在较小的尺寸范围内提供较大的多维方向补偿。
• 补偿安装误差： 由于管道连接中，系统误差在所难免，非金属补偿器（非金属膨胀节）可以较好地消除安装误差。
• 消声隔震： 纤维织物、保温棉本身具有吸声、隔绝震动传递的功能，能有效地减小锅炉、风机等系统的噪声和震动。
• 无反推力： 由于主体材料为纤维织物，无力的传递。用非金属膨胀节可简化设计。
• 密封性能好： 在各种介质作用下，具有良好的密封性。安装维修方便。

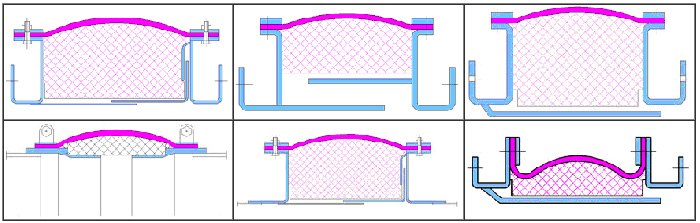

非金属补偿器（非金属膨胀节）常用的六种结构型式：

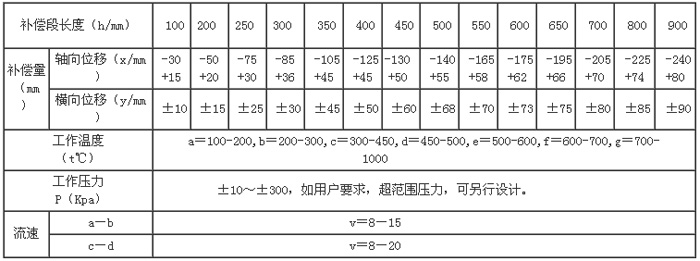

非金属补偿器（非金属膨胀节）技术参数：
