直管压力平衡波纹补偿器是一种用于补偿系统中的轴向位移，内压推力自身平衡的工具。该补偿器的二端各有一个工作波纹管，中间有一个平衡波纹管，补偿器通过受力构件（大拉杆或舌管）来承受内压推力，因此管系只需中间固定支架。

直管压力平衡型波纹补偿器的结构特点：

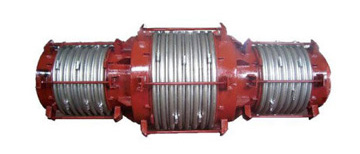

       直管压力平衡型波纹补偿器是由中间的一个平衡波纹管、两端各一个工作波纹管（共两个）及其它连接件组成，其主要特点是能够自身平衡和吸收掉压力推力，对管道不会产生额外的载荷。适用于不易设置主固定支架的管线，使用直管压力平衡型波纹补偿器只需在关系中设置中间固定支架即可，此类型波纹补偿器只能吸收轴向位移，不能吸收收横向位移。

如图所示的是典型的直管压力平衡式波纹补偿器的安装方式，两台设备敏感的负荷要求带法兰附件部分的压力和位移都非常小。当直管压力平衡式波纹补偿器吸收所有的轴向位移时，两台设备可以由于温度的影响而延长。如果设备间的管线或者补偿器的直径大于管直径4倍时，应该使用直管压力平衡式波纹补偿器。

直管压力平衡型波纹补偿器有两种形式：
        一种是用外部拉杆连接平衡波纹管与工作波纹管达到平衡效果，
        另一种是用内部舌管连接平衡波纹管与工作波纹管实现平衡。这两种形式需要根据管系的具体情况来定，选择方法将会在日后的常见问题栏目中进行讲解。
