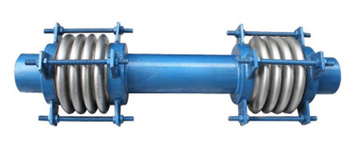

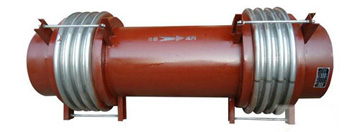

产品名称：煤粉管道用三向波纹补偿器
公称通径：DN100-600
公称压力：0.1-1.6 Mpa
连接方式：1、法兰连接 2、接管连接

       煤粉管道用三向波纹补偿器将导流筒与接管做成一体，厚度也相等,因而在耐磨损的寿命直达到与管线等强度设计，同时在波纹管内采用无机纤棉作真充物以防止煤粉进入波纹内，保证了小组波纹管的补偿功能不受影响。  适用于煤粉，热风气固两相流体，流速15∽30m/s,工作温度60℃，风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移补偿。 适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。

煤粉管道三向补偿器的性能特点：
        耐高温，不漏粉，不积粉位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合　投资省。广泛应用于100∽600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。 材质：波纹管采用1Cr18Ni9Ti制造，接管由低碳合金耐磨钢制造，具有良好的焊接及耐磨性能。 选型及安装要求： 煤粉管道专用三维波纹补偿器能够吸收轴向位移（X）、任意向的横向位移（Y）、轴向补偿量（Xo）、横向补偿量（Ymm）能满足各类机组要求。
